Krūmapjovės / trimerio karbiuratorius ECHO SRM-4605

Šis Echo SRM-4605 karbiuratorius – neoriginalus WT-120B tipo pakaitalas, skirtas žemiau išvardytoms Echo krūmapjovėms ir valymo pjūklams. Jis pakeičia 12300047530, 12300047532 ir 12300047533 karbiuratorių numerių šeimą.

SRM-4605 gamykliniame dalių kataloge nurodytas 12300047532 / WT-120B karbiuratorius. Vėliau Echo numerį 12300047532 pakeitė į 12300047533.

Echo SRM-4605 Karbiuratoriaus Suderinamumas

Tinka šiems Echo modeliams:

Echo SRM-4605
Serijos numeriai 20001001–20999999
Echo SRM-4600
Serijos numeriai nuo 001001
Echo CLS-4610
Echo CLS-4600
Echo SRM-4605U
Serijos numeriai S98426001001–S98426999999

Echo šiuose įrenginiuose naudoja tą pačią WT-120 karbiuratoriaus šeimą. SRM-4605 ir SRM-4605U schemose 12300047532 nurodomas kaip WT-120B. Bendrame CLS-4600 / CLS-4610 kataloge taip pat nurodytas 12300047532 karbiuratoriaus mazgas.

Ankstesniame SRM-4600 dalių kataloge naudojamas 12300043230 numeris. Vėlesnėse dalių pakeitimo sistemose šis ankstesnis karbiuratorius siejamas su WT-120B / 12300047533 pakaitalu.

Karbiuratoriaus Numeriai

Svarbiausi numeriai:

Walbro WT-120
Walbro WT-120B
Echo 12300043230
Echo 12300047530
Echo 12300047532
Echo 12300047533
Echo 123000-47530
Echo 123000-47532
Echo 123000-47533

Pagrindinis dabartinis pakeitimo numeris yra 12300047533.

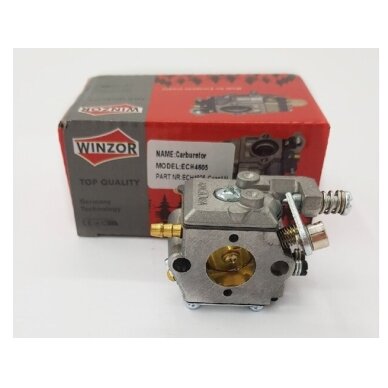

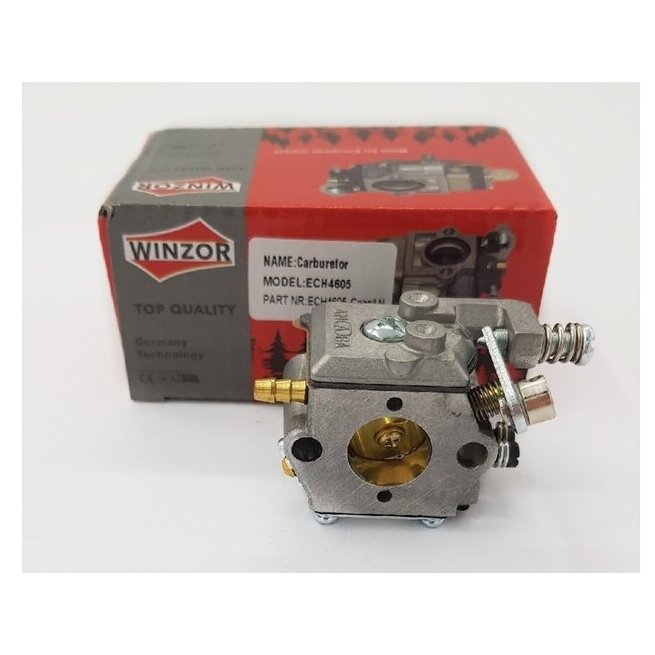

Parduodama prekė yra produkto nuotraukose parodytas neoriginalus karbiuratorius. Išorinės įsiurbimo tarpinės, kuro žarnelės, akseleratoriaus trosas ir oro filtro dalys yra atskiri komponentai, jeigu jų nesimato kartu su karbiuratoriumi.

Modelio ir Dalies Patikra

Rinkdamiesi detalę naudokite visą įrenginio modelio pavadinimą ir ant seno karbiuratoriaus išlikusį numerį.

Prieš montuodami palyginkite:

Tvirtinimo angų atstumą
Įsiurbimo angos skersmenį ir formą
Kuro vamzdelių padėtį
Droselio svirties padėtį
Oro sklendės mechanizmą
Didelių, mažų sūkių ir laisvosios eigos varžtų vietas

CLS-4600 ir CLS-4610 turi skirtingas pavaros veleno bei pjovimo įrangos dalis, tačiau jų gamykliniame kataloge nurodomas tas pats 12300047532 karbiuratoriaus mazgas.

Montavimo Patikra

Nuimdami seną karbiuratorių apžiūrėkite abi įsiurbimo tarpines ir karbiuratoriaus izoliatorių. Sukietėjusias, įtrūkusias arba suspaustas sandarinimo dalis pakeiskite prieš montuodami naują karbiuratorių.

Kuro žarnelę ir droselio traukę prijunkite tose pačiose vietose kaip originaliame mazge. Tada ranka patikrinkite, ar droselis visiškai atsidaro ir laisvai grįžta atgal.

Surinkę patikrinkite kuro jungčių sandarumą. Įšildykite variklį ir galutinį laisvosios eigos, mažų bei didelių sūkių mišinio reguliavimą atlikite pagal konkretaus modelio remonto duomenis.
