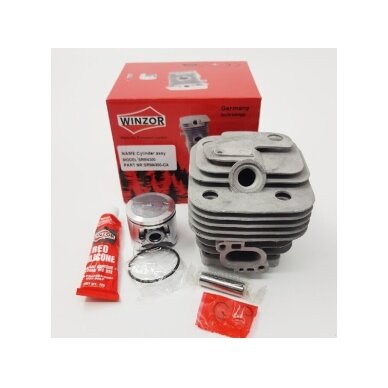

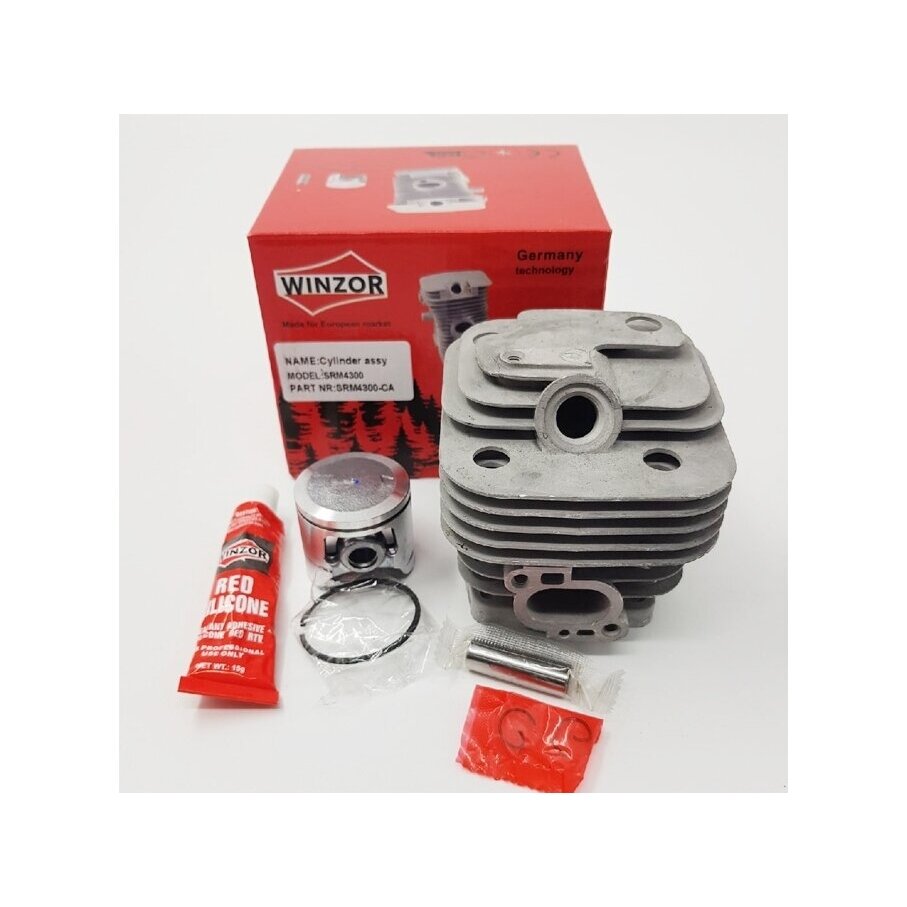

Cilindro komplektas trimeriui / krūmapjovei ECHO SRM4300

Šis Echo SRM-4300 cilindro komplektas – 40 mm Winzor neoriginalus cilindro ir stūmoklio komplektas, skirtas 42,7 cm³ ECHO SRM-4300F, SRM-4300R ir RM-4300 variklių šeimai. Jis atitinka cilindro numerį A130000870 ir ECHO cilindro bei stūmoklio komplekto numerį P021014501.

Tai vėlesnės konstrukcijos 40 mm SRM-4300 cilindro grupė. Ji nėra tokia pati kaip senesnė SRM-4300 cilindro versija A130000290 / A130000292.

Patvirtintas Echo ir Shindaiwa Suderinamumas

Tinka:

Echo SRM-4300F
Echo SRM-4300R
Echo RM-4300
Shindaiwa B430F
Shindaiwa B430R

ECHO SRM-4300F, SRM-4300R ir RM-4300 modeliuose naudojamas 42,7 cm³ dvitaktis benzininis variklis.

SRM-4300F ir SRM-4300R S51220 gamybos serijoje gamyklinis cilindro numeris yra A130000870.

Patvirtintos SRM-4300F serijos:

S51220001001–S51220999999
C30326001001–C30326999999

Shindaiwa B430R gamykliniame dalių kataloge taip pat naudojamas A130000870 cilindras ir ta pati stūmoklio grupė.

Echo SRM-4300 Cilindro Duomenys

Svarbiausi techniniai duomenys ir numeriai:

Cilindro skersmuo: 40 mm
Variklio darbinis tūris: 42,7 cm³
Variklio tipas: 2 taktų benzininis
Cilindras: A130000870
Cilindro ir stūmoklio komplektas: P021014501
Ankstesnis pilno komplekto numeris: P021014500
Stūmoklio komplektas vėlesnėse ECHO schemose: P021014262
Stūmoklio žiedas: 10001110530
Stūmoklio pirštas: V608000000
Stūmoklio piršto skersmuo: 10 mm
Cilindro tarpinė: V100000040
Adatinis guolis: V555000010

Šioje vėlesnėje cilindro grupėje gamyklinėse schemose naudojamas vienas 10001110530 stūmoklio žiedas.

Svarbus SRM-4300 Versijų Skirtumas

Senesniuose SRM-4300 dalių kataloguose naudojamas A130000290 cilindras. Šis numeris vėliau buvo keičiamas A130000291 ir A130000292 numeriais.

Tai kita cilindro šeima nei šiame puslapyje parduodamas A130000870 tipo komplektas.

Todėl vien SRM-4300 modelio pavadinimo nepakanka, jeigu remontuojamas senesnis įrenginys.

Šį komplektą identifikuokite pagal A130000870 / P021014501 numerius, 40 mm cilindro skersmenį ir vėlesnę SRM-4300F/R konstrukciją.

Montavimo Patikra

Prieš montuodami patikrinkite alkūninį veleną, švaistiklio viršutinį adatinį guolį ir karterio sandarinimo paviršių.

Taip pat patikrinkite įsiurbimo sistemos sandarumą ir alkūninio veleno riebokšlius. Papildomas oro patekimas arba netinkamai sureguliuotas karbiuratorius gali sukelti per liesą mišinį ir perkaitinti naują stūmoklį.

Stūmoklį montuokite tinkama kryptimi. Prieš užmaudami 40 mm cilindrą įsitikinkite, kad stūmoklio žiedas teisingai remiasi į savo fiksavimo kaištį.

Surinkę ranka kelis kartus pasukite alkūninį veleną. Prieš užvedant variklį stūmoklis turi judėti laisvai.
