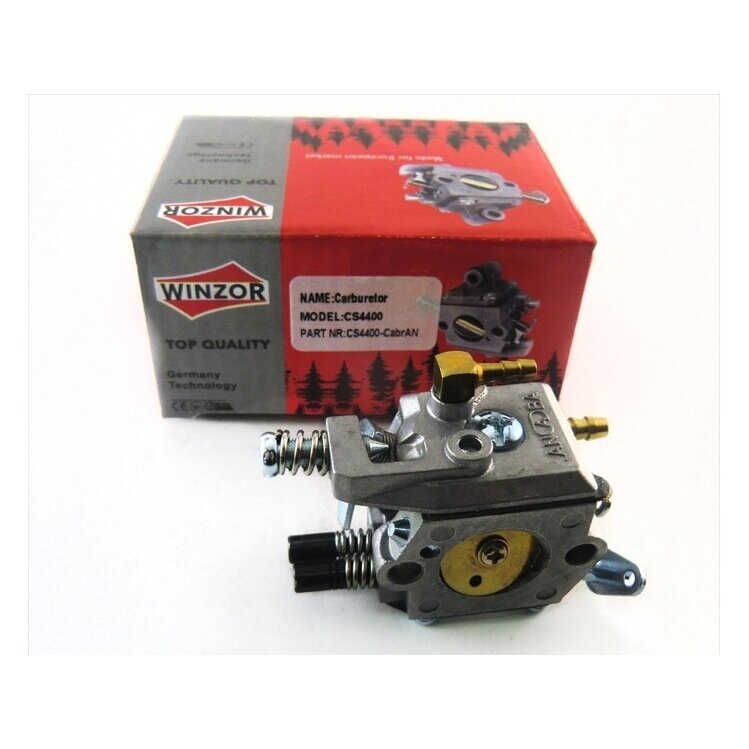

Benzininio pjūklo karbiuratorius ECHO CS4400 (AN)

Šis Echo CS-4400 karbiuratorius – neoriginalus pakaitalas, skirtas suderinamiems Echo CS-440 ir CS-4400 Type 1E benzininiams grandininiams pjūklams. Jis pakeičia WT-416 ir WT-416C karbiuratorių versijas, naudotas žemiau nurodytuose serijos numerių intervaluose.

Echo CS-4400 Type 1E yra 43,6 cm³ grandininis pjūklas. Ankstyvuose Type 1E modeliuose Echo naudojo WT-416, o vėlesnėje gamyboje – WT-416C. Šis karbiuratorius skirtas abiem nurodytoms versijoms.

Echo CS-4400 Karbiuratoriaus Suderinamumas

Tinka šiems Echo grandininiams pjūklams:

Echo CS-440
Serijos numeriai 08001001–08007504
Serijos numeriai 08007505–08999999
Serijos numeriai 10001001–10999999
Serijos numeriai C07013001001–C07013999999
Serijos numeriai C09112001001–C09112999999
Echo CS-4400 Type 1E
Serijos numeriai 001001–101000
Serijos numeriai nuo 101001

Šis suderinamumas taikomas būtent CS-4400 Type 1E versijai. Atskirai kataloguotas CS-4400 Type 1 modelis naudoja kitą karbiuratoriaus versiją ir į šį sąrašą neįtrauktas.

Karbiuratoriaus ir OEM Numeriai

Svarbiausi dalių numeriai:

Walbro WT-416
Walbro WT-416-1
Walbro WT-416C
Echo 12300039330
Echo 12300039331
Echo 12300039332
Echo 12300039333
Echo 123000-39330
Echo 123000-39333

Ankstyvuose CS-4400 Type 1E pjūkluose, kurių serijos numeriai yra 001001–101000, gamykloje buvo naudojamas 12300039330 / WT-416 karbiuratorius.

Vėlesniuose CS-4400 Type 1E pjūkluose ir išvardytose CS-440 versijose naudojamas 12300039333 / WT-416C. Neoriginalus pakaitalas skirtas bendrai šių karbiuratorių tvirtinimo ir valdymo konstrukcijai.

Ką Patikrinti Prieš Montuojant?

Prieš nuimdami seną karbiuratorių raskite pjūklo modelio ir serijos numerio lentelę. Patikrinkite, ar pjūklas patenka į vieną iš aukščiau nurodytų intervalų.

Tada palyginkite šias seno ir naujo karbiuratoriaus vietas:

Tvirtinimo angas
Įsiurbimo angą
Droselio velenėlį ir traukę
Oro sklendės mechanizmą
Kuro ir impulsinio kanalo jungtis
Reguliavimo varžtų išdėstymą

Montavimo metu apžiūrėkite įsiurbimo tarpines, impulsinį vamzdelį, kuro žarnelę ir oro filtro alkūnę. Pažeistas sandarinimo dalis pakeiskite atskirai, nes oro nuotėkis neleis tinkamai sureguliuoti naujo karbiuratoriaus.

Sumontavę patikrinkite, ar droselis visiškai atsidaro ir laisvai grįžta į laisvosios eigos padėtį. Taip pat patikrinkite kuro jungčių sandarumą. Galutinį laisvosios eigos, mažų ir didelių sūkių mišinio reguliavimą atlikite pagal konkretaus pjūklo remonto duomenis.
